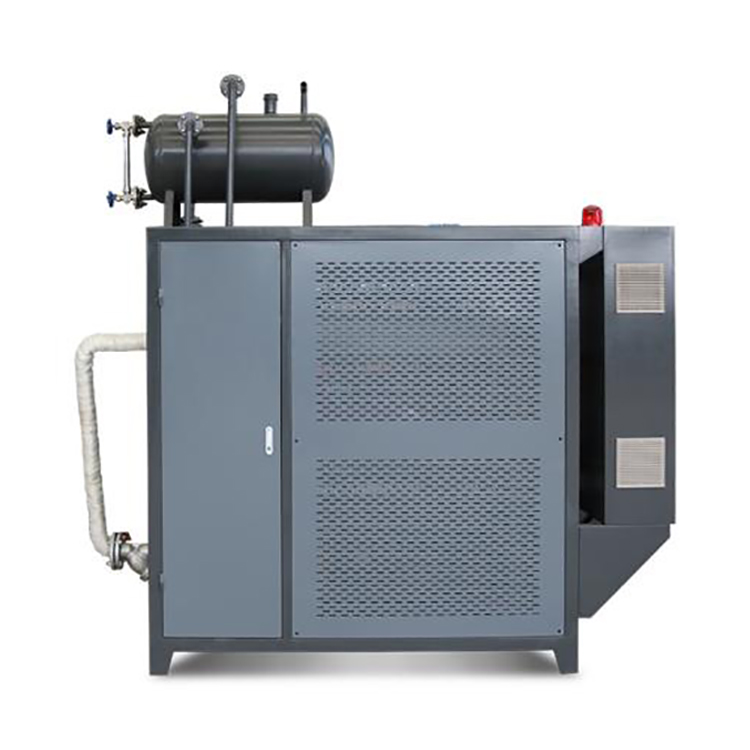

Téitheoir Ola Leictreamaighnéadach Seolta Teasa

Prionsabal oibre

Is é prionsabal an téimh ionduchtaithe leictreamaighnéadach ná go ngineann an sruth ailtéarnach a ghineann an soláthar cumhachta téimh ionduchtaithe réimse maighnéadach malartach tríd an braiteoir (i.e. an coil), agus go gcuirtear an réad seoltaí maighnéadach ann chun an líne réimse mhaighnéadaigh ailtéarnach a ghearradh, mar sin gintear sruth ailtéarnach (i.e. sruth eddy) taobh istigh den réad. Is é an sruth eddy is cúis leis na hadaimh taobh istigh den réad a bhogadh go neamhrialta ar luas ard, agus imbhuaileann na hadaimh agus rubann siad i gcoinne a chéile chun fuinneamh teasa a tháirgeadh, a bhfuil éifeacht aige míreanna teasa. Is é sin, trí fhuinneamh leictreach a thiontú go fuinneamh maighnéadach, an comhlacht cruach téite aslú fuinneamh maighnéadach agus gineann teas.

Buntáistí téamh leictreamaighnéadach:

1. Is féidir é a théamh go tapa. Is féidir le tonnta leictreamaighnéadacha sruth ionduchtaithe a ghiniúint sa réad, rud a fhágann gur féidir teas a ghiniúint go díreach laistigh den réad. Úsáidtear an fuinneamh go mór agus tá an luas teasa tapa;

2. Is féidir an teocht a choigeartú go cruinn. Is féidir le téamh leictreamaighnéadach an chumhacht téimh a rialú go cruinn. I gcomparáid le modhanna téimh traidisiúnta, tá coigeartú teochta níos solúbtha;

3. Ard-sábháilteacht, toisc go ngineann téamh leictreamaighnéadach sruth ionduchtach agus nach gá lasair nó lasair oscailte, mar sin níl aon bhaol ann pléascadh lasair oscailte;

4. Féadann sé tomhaltas fuinnimh a laghdú. Ní ghineann téamh leictreamaighnéadach ach teas do na rudaí is gá a théamh. Níl aon chailliúint teasa ar mhodhanna téimh traidisiúnta, agus mar sin tá sé níos coigilte fuinnimh.

5.Safe agus iontaofa: scaradh ola-leictreachais, gan aon carnadh cóc, agus gan aon sceitheadh ​​​​feabhas a chur go mór ar shábháilteacht use.Low-voltage tús bog laghdaíonn an dochar a borrtha atá ann faoi láthair agus a sheachaint damáiste do threalamh mar gheall ar luaineachtaí voltas.The cumhacht chomhshó minicíocht is féidir le cuid aschuir méid na reatha a choigeartú go huathoibríoch de réir luaineachtaí voltais chun cumhacht leanúnach a chinntiú agus ní dhéanfar damáiste dóibh mar gheall ar iompar leictreach neamhleor mar gheall ar an méadú ar an voltas agus bailíonn an reatha.Heat taobh istigh den chomhlacht téimh, agus an teocht dromchla an tá coil leictreamaighnéadach beagán níos airde ná an teocht faoi dhíon, is féidir teagmháil a dhéanamh go sábháilte agus go bhfuil insliú maith aige gan cosaint teocht ard.

6.High-éifeachtúlacht agus coigilte fuinnimh: téamh ionduchtaithe leictreamaighnéadach ard-minicíochta, trí ionduchtú leictreamaighnéadach gníomhaíonn go díreach ar an umar uisce, is cúis leis an umar uisce féin a théamh suas, ag laghdú an próiseas seoltaí trí mheán, caillteanas teasa níos lú, ard éifeachtacht theirmeach, téamh an toirt, gan aon ghá le cumas stórála teasa, is féidir éifeachtacht teirmeach mheandarach a bheith chomh hard le 98% nó níos mó, faoi na coinníollacha céanna, tá sé 20% coigilte fuinnimh ná gás nádúrtha, rud a shábhálann go mór costais táirgthe.

7. Rialú teochta cruinn: ní ghineann an coil féin teas, tá an friotaíocht teirmeach beag, tá an táimhe teirmeach íseal, tá teocht ballaí istigh agus seachtracha an bharaille comhsheasmhach, tá an rialú teochta fíor-ama agus cruinn, tá an cumas rialaithe teochta ola feabhsaithe go mór, agus tá an éifeachtacht táirgthe ard.

8.Feabhas a chur ar an gcomhshaol: glacann trealamh téimh leictreamaighnéadach modh teasa inmheánach, bailítear an teas taobh istigh den chomhlacht téimh, agus níl an teas seachtrach dissipated.Adopt fuinneamh glan agus deireadh a chur le hastaíochtaí substaintí díobhálacha ar nós dé-ocsaíd charbóin.Create neamhdhíobhálach don chomhshaol, timpeallacht táirgthe sábháilte agus compordach do phearsanra táirgeachta tosaigh.

9.Saol seirbhíse: tionsclaíoch-grád leictreamaighnéadach, ard-teocht sreang resistant, a úsáidtear ar feadh níos mó ná 15 bliain.

Fuaim 10.Quiet: Is é minicíocht an tsoláthair cumhachta teirmeach ná 20,000 HZ, rud a sháraíonn gnáth-mhinicíocht éisteachta an chorp daonna, rud a fheabhsaíonn ní hamháin an éifeachtúlacht theirmeach, ach freisin go bhfuil sé ciúin agus neamhdhíobhálach don chomhshaol.

11.Maintenance: Téamh ionduchtaithe leictreamaighnéadach. Nuair a bhíonn sé ag obair, is é an croí-chomhpháirt teasa réimse maighnéadach seasta. Tar éis don uisce dul tríd, déantar é a mhaighnéadú agus déantar struchtúr an uisce a mhaighnéadú. Tá an córas saor ó chothabháil.

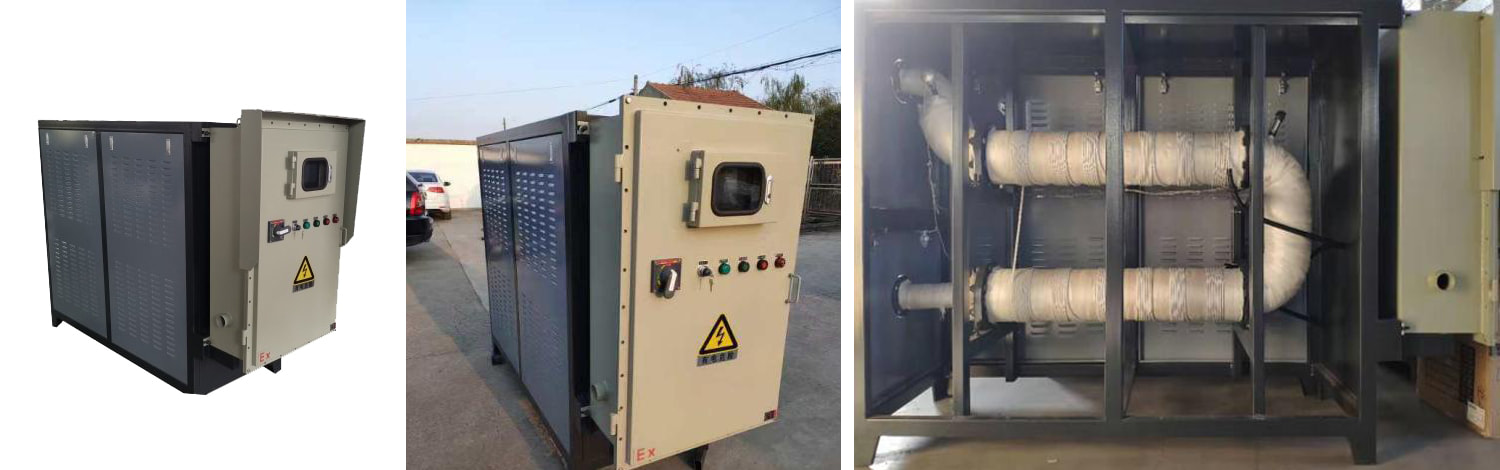

Feidhmíocht téitheoir leictreamaighnéadacha pléascadh-cruthúnas

1.Tá an príomh-struchtúr déanta as cruach le cumas láidir ualachiompartha ；

Tarchuirtear 2.Teas isteach, le héifeachtacht teirmeach ard ；

Taispeántas méadar teocht ola 3.Inlet agus asraon, éasca le monatóireacht a dhéanamh ；

4.Aistrítear an chumhacht téimh go saor chun teocht tairiseach a choinneáil；

5.Tá an teocht chomhthimpeallach laistigh de 100 ℃, inchoigeartaithe faoi shaoirse ；

6.Taispeántas achoimre ar shonraí tráchta, bainistíocht chliste ；

7.Tá an fheidhm taispeána brú críochnaithe, atá éasca le monatóireacht a dhéanamh;

8.Tá an bosca rialaithe séalaithe agus sábháilte, fireproof agus pléascadh-cruthúnas；

Aláram 9.Uathoibríoch le haghaidh braite teochta, sábháilteacht mhaith.

Míbhuntáistí a bhaineann le téamh leictreamaighnéadach:

1. Tá an costas níos airde. I gcomparáid le modhanna téimh traidisiúnta, tá trealamh téimh leictreamaighnéadach níos costasaí;

2. Tá teorainneacha ann maidir leis na hábhair is féidir a théamh. Níl téamh leictreamaighnéadach ach le haghaidh ábhar seoltaí, agus ní féidir ábhair inslithe a théamh go díreach;

3. I gcomparáid le téamh friotaíochta, tá an struchtúr níos casta agus éilíonn eolas níos gairmiúla.

Buntáistí teasa friotaíochta:

1. Struchtúr simplí, costas íseal agus ard-tóir.

2. Úsáidtear go forleathan. Úsáidtear téamh friotaíochta go forleathan i dtáirgeadh tionsclaíoch, sláinteachas baile agus taighde eolaíoch;

3. Éasca le rialú. Is féidir rialú teasa beacht a bhaint amach tríd an sruth agus an voltas a choigeartú, atá éasca le feidhmiú;

4. Teocht téimh ard. Is féidir le téamh frithsheasmhach teocht an-ard a tháirgeadh agus is féidir é a úsáid i dtimpeallachtaí éagsúla;

5. Tá an éifeacht téimh cobhsaí. Is féidir le téamh friotaíochta an teocht a choinneáil go cobhsaí le linn an phróisis téimh agus tá sé níos mó ag teacht le modhanna téimh traidisiúnta.

Míbhuntáistí teasa friotaíochta:

1. Tomhaltas ard fuinnimh. Is gnách go mbíonn níos mó teasa ag baint le téamh frithsheasmhach agus bíonn sé níos déine ar fhuinneamh;

2. Tá luas téimh mall. Tógann téamh frithsheasmhach tréimhse sách fada chun an teocht atá ag teastáil a bhaint amach;

3. Guaiseacha sábháilteachta. Toisc go n-éilíonn téamh friotaíochta téamh leictreach, d'fhéadfadh sceitheadh ​​ciorcaid nó teip leictreach a bheith ina chúis le rioscaí sábháilteachta;

4. Ag tabhairt aghaidh ar theorainneacha ábhartha. Tá sé deacair roinnt ábhar, mar shampla criadóireacht, gloine, etc., téamh friotaíochta a sheoladh mar gheall ar a n-airíonna neamhsheoltach.

Áirítear ar na heilimintí a bhaineann le téitheoirí leictreamaighnéadacha a roghnú:

1. Éifeachtúlacht fuinnimh agus luas téimh: In iarratais a shaothraíonn ard-éifeachtúlacht fuinnimh agus téamh tapa, d'fhéadfadh go mbeadh níos mó buntáistí ag téitheoirí leictreamaighnéadacha.

2. Riachtanais rialaithe teochta: In ócáidí a dteastaíonn rialú teochta níos cruinne, d'fhéadfadh go mbeadh solúbthacht coigeartaithe teochta teasa leictreamaighnéadach níos oiriúnaí.

3. Breithnithe sábháilteachta: Tá an tréith nach bhfuil aon ghuais lasair agus pléascadh ina fhachtóir tábhachtach i roinnt timpeallachtaí le ceanglais sábháilteachta níos airde.

4. Réimsí iarratais agus srianta ábhair: Ag breithiúnas an bhfuil téamh leictreamaighnéadach infheidhme de réir ábhar an ruda atá á théamh, mar shampla an bhfuil sé seoltach.

5. Fachtóirí costais: Cé go bhfuil praghas an téitheoir leictreamaighnéadacha níos airde, nuair a dhéantar breithniú cuimsitheach ar éifeachtúlacht fuinnimh agus ar chostais fhadtéarmacha, d'fhéadfadh sé a bheith tarraingteach fós.

6. Cobhsaíocht éifeacht téimh: Maidir le hiarratais a bhfuil ceanglais níos airde acu maidir le cobhsaíocht teochta le linn an phróisis téimh, is gá feidhmíocht téitheoirí éagsúla a mheá.

7. Riachtanais shonracha an tionscail: Mar shampla, i roinnt réimsí tionsclaíocha, tá ceanglais shonracha ann maidir le hola aistrithe teasa ardteochta, agus d'fhéadfadh sé go mbeadh claonadh ann téitheoirí leictreamaighnéadacha a roghnú.

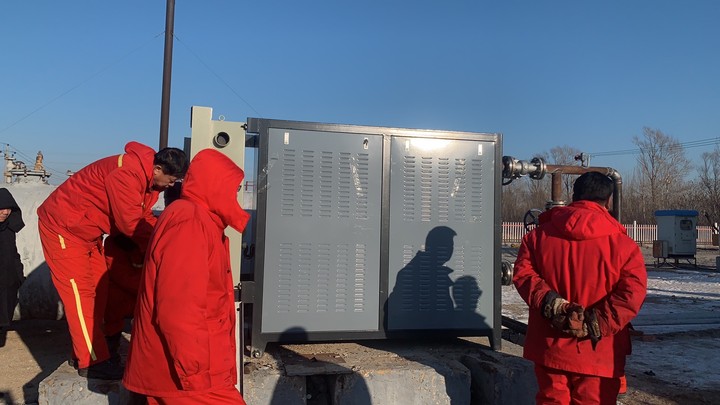

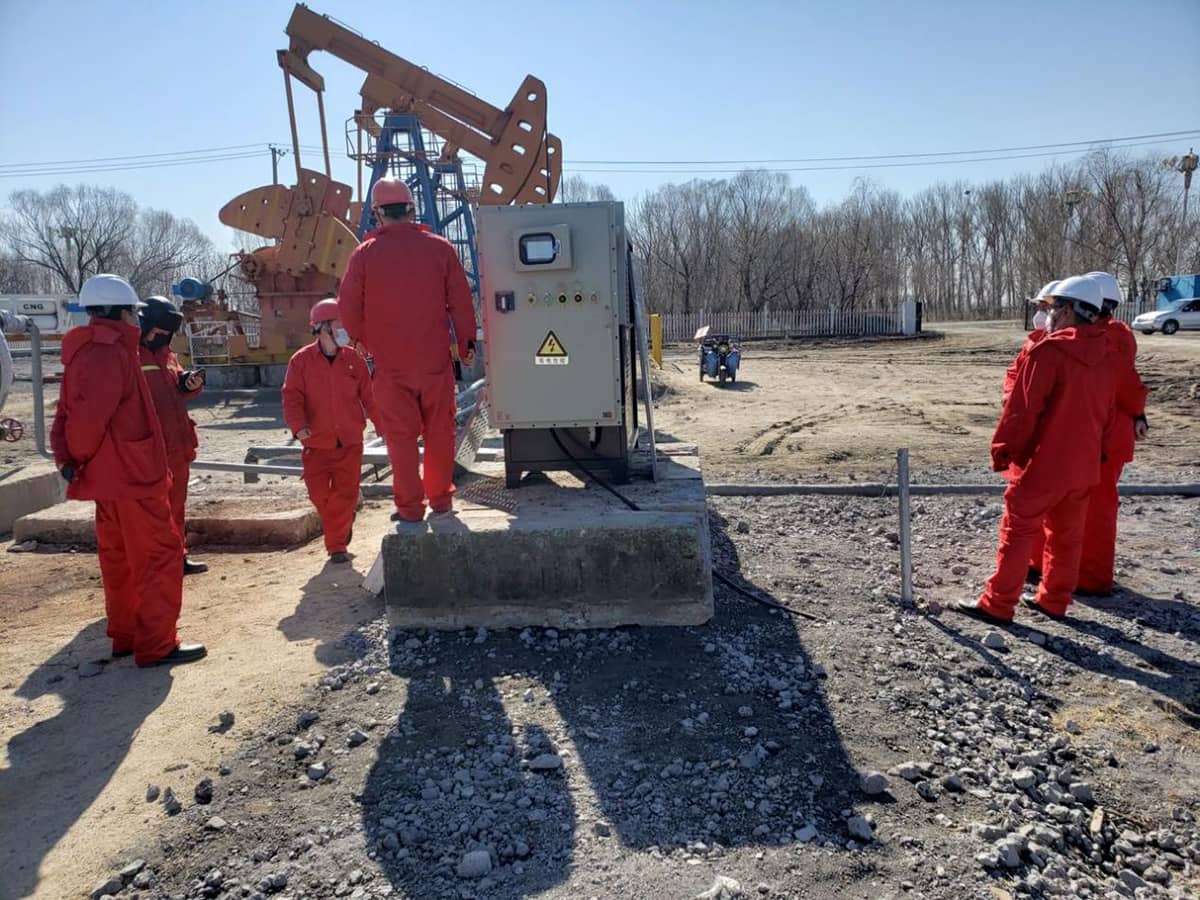

Anailís ar chás iarratais Oilfield

Go ginearálta úsáidtear dócháin agus téamh gáis nádúrtha le haghaidh amhola i réimsí ola na Síne. Le linn phróiseas teasa an mhodha seo, tá an trealamh mór i méid, agus déantar substaintí díobhálacha cosúil le dé-ocsaíd nítrigine a tháirgeadh le linn an phróisis dócháin. Tá truailliú tánaisteach ann, tá gás nádúrtha inadhainte agus pléascach, agus tá seans maith go dtarlóidh tionóiscí táirgeachta sábháilteachta. Tá an próiseas téimh casta, agus ní mór seoladh tánaisteach teasa a dhéanamh tríd an meán uiscí, agus tá an caillteanas teasa mór. Tá foinsí uisce daingean ag limistéar mór an oilfield, agus tá an t-uisce i gceantair fuar an tuaiscirt éasca le reoite, rud a chuireann srian le húsáid gáis nádúrtha mar mhodh téimh. Éilíonn téamh gáis nádúrtha cothabháil láimhe, rud a ardaíonn costais saothair. Tá an trealamh modh téimh leictreamaighnéadach beag i méid, ní bheidh aon substaintí díobhálacha ar nós dé-ocsaíd nítrigine a tháirgeadh le linn an phróisis téimh, níl aon truailliú tánaisteach, aon earraí contúirteacha mar inadhainte agus pléascach, agus tá an fheidhmíocht sábháilteachta iontaofa. Níl sé éasca go mbeadh tionóiscí táirgeachta sábháilteachta ann.Tá an próiseas teasa díreach, agus níl aon ghá le seoladh teasa tánaisteach trí mheán an uisce. Úsáidtear an modh teasa amhola díreach ag trealamh leictreamaighnéadach, agus níl aon chailliúint teasa ann. Ní gá cothabháil láimhe a dhéanamh ar mhodh téimh leictreamaighnéadach, rud a shábhálann costais saothair. Dá bhrí sin, tá an modh téimh leictreamaighnéadach níos oiriúnaí do théamh amhola i réimsí ola na Síne.

I gcás ola throm agus ola ard-chomhdhlúthán a bhaintear as Liaohe Oilfield, is é an cumas aisghabhála ola de gach meaisín 30t / lá, is é teocht an tobair asraon ola ná 10 ℃, agus tá an teocht asraon ola thart ar 40 ℃ tar éis téimh. Ríomhtar an difríocht teochta de réir 30 ℃, agus is é an brú deartha ná 2.5MPa.Is é an teocht íosta sa gheimhreadh ná -35 ℃, agus is é 8-9 ℃ an meánteocht i rith na bliana. , molaimid úsáid modh teasa leictreamaighnéadach a chur chun cinn.

Inoiriúnaitheacht comhshaoil

1. Teocht: -20 ℃ ~ 60 ℃

2.Humidity: ≤95%

3.Is é an minicíocht oibriúcháin idir 14-28kHz, agus idir 15-22kHz molta.

Forbhreathnú ar fheidhmíocht bhunúsach

1.Voltage agus tréithe cumhachta: 300V-450 aschur cumhachta tairiseach ；

2. Éifeachtúlacht teirmeach ≥90% ；

Teocht cosanta róthéamh 3.IGBT: 95 ± 5 ℃, feidhm cosanta forshrutha IGBT, feidhm cosanta caillteanas céime ；

4.Minicíocht oibre: 14-28kHz；

5. Ag baint úsáide as topology ciorcad athshondach sraith droichead iomlán, tiomáinte ag sliseanna tiománaí IGBT ardfheidhmíochta, agus modh oibriúcháin athshondach ard-éifeachtúlachta；

6.Tá modh teasa/stoptha bog-tús aige, atá sábháilte agus iontaofa agus tá saol seirbhíse fada aige agus é ag tosú go minic.；

7.Le coil téimh feidhm chosanta gearrchiorcad ；

8.Tá calafort braite teochta aige le cruinneas 10 ndigit, agus is é 0-150 ℃ an raon teocht braite; is féidir é a shocrú go lasc bog chun tús agus stop a rialú.；

9.Le cornaí iolracha forshuite le cumhacht níos mó ná 999KW, oibríonn sé gan cur isteach ar a chéile. ；

10.Can a bheith ceangailte leis an meaisín a bheith ag obair; oibríonn ilghluaiseachtaí le chéile gan cur isteach ar a chéile；

11. Ag baint úsáide as teicneolaíocht uathúil, tá an ciorcad rialaithe go beacht chun oibriú go héifeachtach sa chrios ionduchtaithe lag, agus is féidir leis an ghluaiseacht a bheith ag obair ag níos mó ná 500 céim chun aschur cumhachta leanúnach a choinneáil.；

12.Is é an meán-am saor ó thrioblóid ná níos mó ná 10,000 uair;

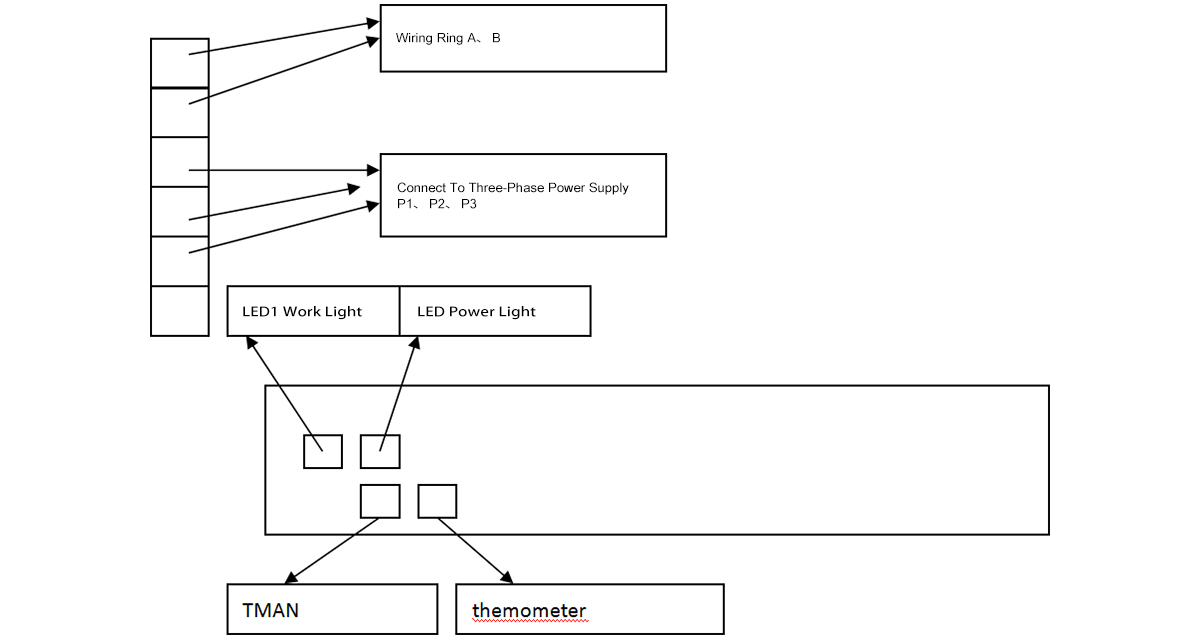

Cur síos ar shreangú córais agus léaráid scéimeach

Iarratas

1. Tá an tionscal guail-go-leictreachais in úsáid go forleathan, mar shampla triomú cadáis, triomú jujube, triomú arbhar, triomú gráin, etc.

2. Tionscail plaisteacha agus rubair, mar shampla meaisíní séideadh scannáin, meaisíní líníochta sreinge, meaisíní múnlaithe insteallta, gráinneoirí, easbhrúiteoir rubair, meaisín vulcanizing, easbhrúiteoir táirgeachta cábla, etc. le haghaidh plaistigh.

3. An tionscal cógaisíochta agus ceimiceach, mar shampla: málaí insileadh speisialta le haghaidh leigheas, línte táirgeachta trealamh plaisteacha, píblínte téimh leachtacha sa tionscal ceimiceach, etc.

4. Tionscail fuinnimh agus bia, mar théamh píblínte amhola; innealra bia, mar eitleáin lasta super agus trealamh eile a éilíonn téamh leictreach.

5. Gluaiseacht cócaireán ionduchtaithe tráchtála ard-chumhachta.

6. Tionscal ábhar tógála, mar shampla: líne táirgeachta píopa gáis, líne táirgeachta píopa plaisteach, mogalra árasán crua plaisteach PE, aonad mogalra geoiteicniúil, meaisín foirmithe log uathoibríoch, líne táirgeachta painéil meala PE, líne táirgeachta easbhrúite píopa rocach balla singil agus dúbailte, aonad ilchodach scannán mhaolú aeir, píopa crua PVC, líne táirgeachta píopa cúr ciseal lárnach, líne táirgeachta bileog trédhearcach easbhrúite PP, píopa cúr polaistiréin easbhrúite, aonad scannán stráice Corpoideachais.

7. Triomú agus téamh i dtrealamh priontála.

Cúram téitheoir leictreamaighnéadach

Maidir le saol seirbhíse na téitheoirí leictreamaighnéadacha, tá aird gach duine a íocadh de réir a chéile a them.The shaol seirbhíse na rialtóirí téimh leictreamaighnéadacha ginearálta raonta ó thrí go cúig bliana, ach tá a shaol seirbhíse a bhaineann go mór le roinnt fachtóirí.

1.Whether an táirge a shuiteáil correct.The tiús an cadáis inslithe theirmigh is gá do gach téitheoir leictreamaighnéadacha agus fáinne teasa leictreamaighnéadacha, an tiús agus fad an foirceannadh, an luach ionduchtais, agus an luach ionchuir reatha go léir difriúil, agus ní mór a bheith i gcomhréir le treoracha suiteála an mhonaróra ag an mhonarcha mar an standard.And tá an spásáil idir na grúpaí corna idir gach bord rialaithe teasa leictreamaighnéadacha níos mó ná 10cm freisin an-tábhachtach, mar go mbeidh dul ró-ghar difear dá chéile.Only nuair a bheidh an téitheoir leictreamaighnéadacha suiteáilte laistigh den raon paraiméadar gnáth an féidir an oibríocht chobhsaí fadtéarmach a ráthú.

2.Cuimsíonn timpeallacht na ceardlainne deannach, deannach, agus taise.Go ginearálta, is mó an deannach, is mó neamhfhabhrach é don motherboard rialaithe téimh leictreamaighnéadach. Má tá an deannach sách mór, ní mór don lucht leanúna ar an téitheoir leictreamaighnéadach a ghlanadh go rialta. Scaipeann an téitheoir leictreamaighnéadach aer-fuaraithe teas go príomha, agus is fearr an t-aeráil faoi dhíon a sheachaint agus an lucht leanúna a bheith greamaithe agus ní féidir leis an máthairchlár teas a scaipeadh, rud a fhágann go mbíonn na comhpháirteanna róthéamh agus sruthán amach.

3.An méid grá don product.For úsáideoirí a bhfuil deannaigh réasúnta mór agus deannaigh sa cheardlann, ba chóir dóibh Scuab rialta ar an lucht leanúna ar an téitheoir leictreamaighnéadacha le scuab, agus an deannach ar an corn teasa leictreamaighnéadacha. Maidir leis an gcorna, níl aon ghá le rudaí trom chun é a choinneáil síos nó é a ghearradh. Ná go minic splancscáileán uisce ar an gcorna nó ar an téitheoir ionduchtaithe leictreamaighnéadacha.Gan trácht ar an téitheoir leictreamaighnéadach a nochtadh do thimpeallacht oscailte-aer, mar má bhíonn an timpeallacht oscailte-aer lá na coise tinne, beidh sé fliuch cinnte, agus beidh sé faoi deara. damáiste má chuirtear ar siúl é gan a thriomú amach.Nó sa timpeallacht oscailte-aer, tá níos mó báisteach agus drúcht ar maidin, rud a fhágann go bhfuil an bord ciorcad fliuch. Má chuirtear ar siúl gan a thriomú, gearrfar an ciorcad taobh istigh freisin.

Treoracha suiteála

1. Ba chóir na línte nasc ionchuir agus aschuir ard-reatha a shocrú go docht chun teagmháil mhaith a chinntiú agus chun cosc ​​a chur ar na hailt ó théamh suas.

2. Ní mór an chassis a bheith bunaithe go maith chun leictreachas statach agus stailceanna tintreach a chosc;

3.Chun ceangal leis an gcomhéadan rialaithe seachtrach, aird a thabhairt ar an polaraíocht, agus níor chóir an líne nasctha a fhoirceannadh leis an líne ard-reatha chun cur isteach a sheachaint.；

Paraiméadair bhunúsacha oibre

Raon voltais oibre: 320VAC-420VAC

Raon minicíochta: 4kHz ~40kHz (is é 13 kHz go 22kHz gnáth-minicíocht oibriúcháin lánchumhachta)

Cinneadh ionduchtaithe corn:

Is féidir ionduchtacht an chorna a fhoirceannadh ag tagairt do na paraiméadair a sholáthraítear sa tábla thíos. Is é an difríocht ionduchtais ró-fhada nó nach bhfuil an trastomhas cuí, rud a fhágann go mbeidh an téitheoir ag obair thar a bheith. Ag brath ar an gcuspóir, beidh na paraiméadair a bheith beagán difriúil. Ina theannta sin, nuair a oibríonn meaisíní iolracha le chéile, tá cornaí na meaisíní éagsúla scartha le níos mó ná 20CM chun cur isteach frithpháirteach a sheachaint.

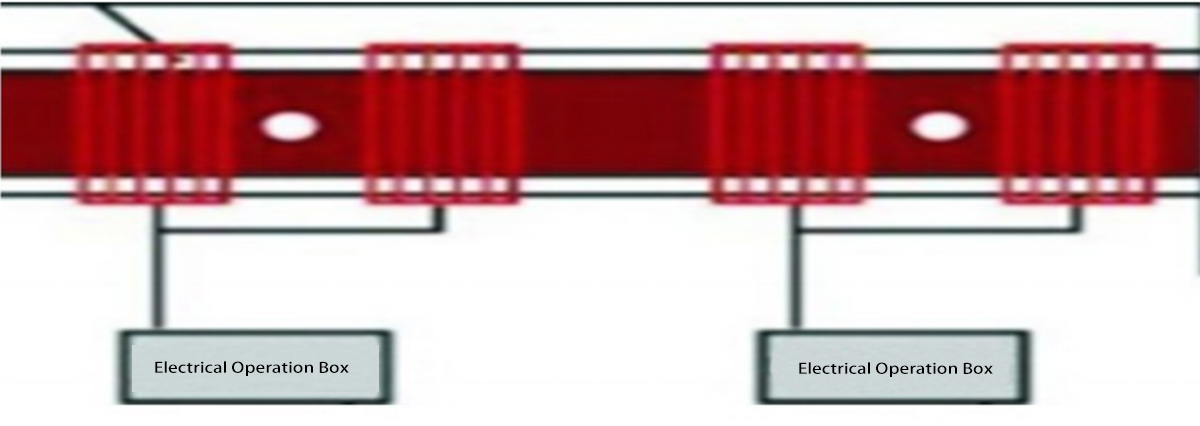

Foirceannadh cornaí

Tá modh foirceannadh an choil beagán difriúil de réir gach staid úsáide agus an difríocht cumhachta. I bhformhór na gcásanna, taispeántar an modh foirceannadh san fhigiúr thíos: Roimh an foirceannadh, fillte thart ar 25mm de chadás inslithe teirmeach tiubh, agus fág eatraimh 10 go 20CM do gach cuid. Ansin wrap an chéad chuid eile. Is féidir taiscéalaí tomhais teochta an teirmeastat a shocrú sa limistéar eatraimh.
